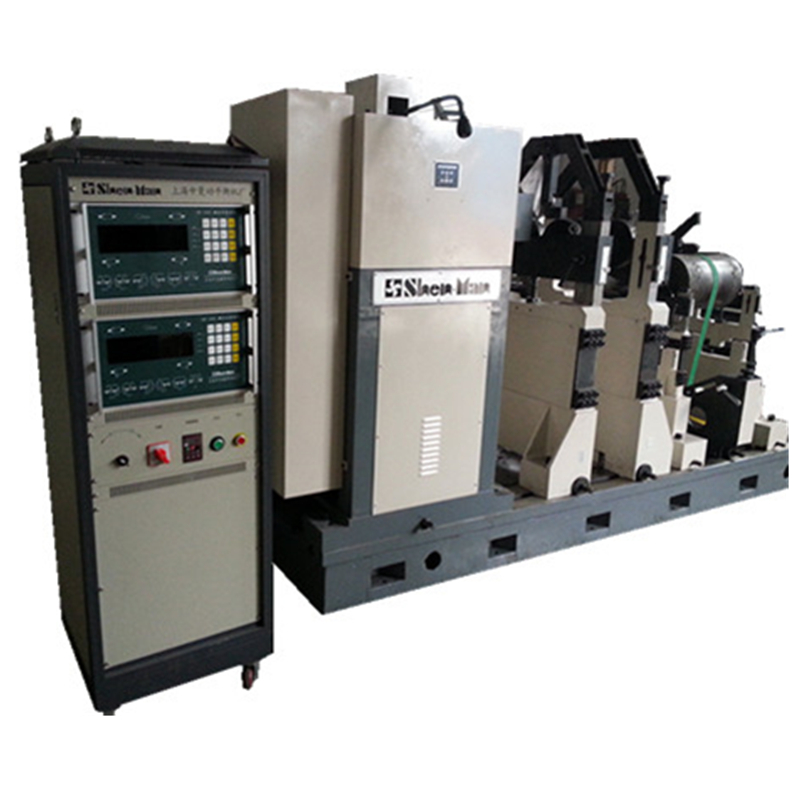

5噸工件SB-11萬向節/圈帶雙傳動平衡機
產品描述基數參數應用范圍產品視頻
上海申曼萬向節動平衡機適用于5kg-30T的造紙烘缸、鼓風機轉子、汽輪機轉子、大型風機葉輪等旋轉體工件平衡校驗。萬向節動平衡機采用萬向聯軸節傳動，可獲得多種平衡轉速，且精度高、操作方便、工作效率高。
SB-11（5噸工件）萬向節/圈帶雙傳動硬支承平衡機主要應用于大型發電機轉子、汽輪機、陶瓷機械、滾筒、風機、印刷機械、紡織機械等旋轉體工件平衡校正。本機采用萬向聯軸節傳動，用變頻器實現無級調速，且精度高、操作方便、效率高等。測量系統采用HSC微機測量系統，轉速、量值、相位全用數字顯示，轉子的6種類型可任選，顯示直觀，并能記憶顯示，不平衡量直接以“g”顯示。機電換能器采用壓電（磁電）式傳感器，其特點輸出量大，性能可靠、靈敏度高等。
| SB-11（5噸工件）萬向節/圈帶雙傳動硬支承平衡機技術指標 | |
| 工件最大質量 | 5000 |
| 工件的最大直徑 | 2100 |
| 支承軸徑范圍 | 25-180，180-380 |
| 兩支承中心最小距離 | 最小（Min)300 |
| 聯軸器端面至右支承座最大距離 | 5000 (L=3000+3000) |
| 平衡轉速（r/min） | 200-1000（變頻調速） |
| 電機功率 | 15 |
| 最小可達剩余不平衡量emar(g﹒mm/kg) | ≤1 |
| 不平衡量減少率URR(%) | ≥90 |
| 電源配置 | 三相/380V ; 50HZ |
| 傳動裝置 | 萬向節、圈帶雙傳動 |
| 配立式控制柜 | 電測箱采用微機數字顯示/可升級電腦液晶顯示系統 |
| 滾動架中軸承 | NSK（日本） |
| 調速裝置 | 變頻調速裝置 |
| 生產廠家 | 上海申曼動平衡機廠 |
